Como hacer un cuadro sinoptico con Freemind y Freeplane

Comparte...

FreePlane es un Fork (bifurcacion o continuacion) del proyecto Freemind ambos son muy parecidos y son software libre especializados  en crear y visualizar mapas mentales, pero ademas se pueden utilizar para crear Cuadros Sinopticos y en este artículo presentamos una pequeña guía de cómo crear cuadros sinópticos con Freeplane y Freemind y sus ventajas.

Puedes descargar Freeplane de manera gratuita en su pagina Oficial:  http://freeplane.sourceforge.net/wiki/index.php/Main_Page

Puedes descargar Freemind de manera gratuita en su pagina Oficial: http://freemind.sourceforge.net/wiki/index.php/Main_Page

Ventajas de usar Freeplane y/o Freemind para crear cuadros sinópticos

• Son aplicaciones gratuitas que se puede instalar rápidamente en prácticamente cualquier equipo
• La interface de Freeplaane y Freemind son muy parecidas y muy intuitivas y se aprenden fácilmente
• Los cuadro sinópticos creados con Freeplane y Freemind son fáciles de analizar pues los nodos son colapsables (ahondaremos en esto más adelante en este artículo), es decir se puede esconder todos los subtemas del cuadro sinóptico en un nivel de la jerarquía y abrir solo un subtema específico para enfocarse en su estudio.
• Se puede agregar color, tipo de letra y otros formatos a cada nodo o elemento del cuadro sinóptico para personalizarlo, lo que  facilita el análisis.
• Los cuadros sinópticos se pueden guardar en el mismo formato de Freeplane-Freemind (extension .mm) o exportarse a otros formatos como imagen (jpg, png, svg), PDF, Excel, Word, HTML, XML y otras más.
• Se puede usar templetes, es decir se puede usar la estructura de cuadros sinópticos creado anteriormente  para crear nuevos cuadros sinópticos y solo cambiar el contenido o ideas principales, detalles, etc. pero manteniendo la estuctura.

Estructura de un cuadro sinoptico como se veria en Freeplane o Freemind, la siguiente imagen tiene animacion flash y algunas funciones como mover la imagen y ajustarla al tamaño del cuadro “FIT” tambien puedes acercar la imagen o alejarla.

Get the Flash Player to see this player.

Desventajas de usar Freeplane o Freemind para crear cuadros sinópticos

• No se puede agregar llaves directamente en la aplicación, aunque las líneas o arcos que unen cada subtema puede ser suficiente para entender la estructura jerárquica del cuadro sinóptico
• Cada nodo (subtema o elemento del cuadro sinóptico) del mismo nivel jerárquico debe tener el mismo ancho para conservar la estructura jerárquica entendible, y el ancho debe establecerse manualmente para cada nodo aunque esto no implica mucho tiempo si puede resultar tedioso. Una alternativa es establecer el ancho del primer nodo (en el nivel de jerarquía) después copiar y pegar el nodo como un sibiling (hermano) de esa forma el nuevo nodo tendrá el mismo ancho que el anterior

Pasos para hacer un Cuadro Sinoptico con FreePlane o Freemind

1. Crear un nuevo mapa

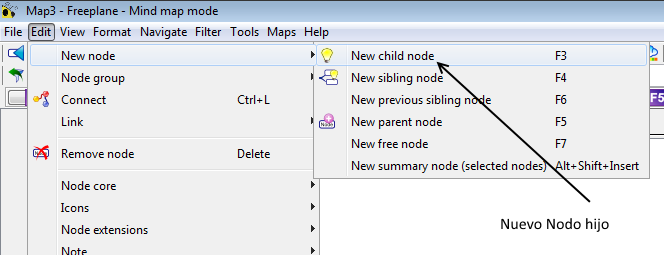

2. Crear un nuevo nodo hijo en el mapa

Tenemos entonces la Idea General y la primera idea principal

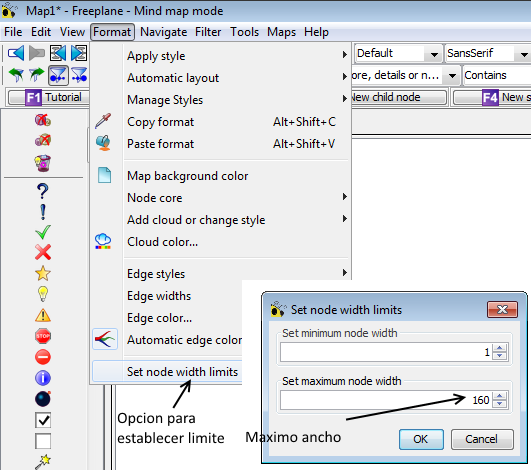

3. Establecer ancho de nodo hijo (el ancho dependera de las caracteristicas de cada nivel jerarquico del cuadro sinoptico y de las preferencias de cada persona)

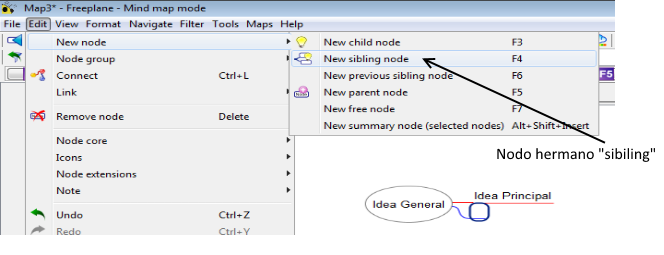

4. Crear un nuevo nodo “Hermano” para el anterior nodo creado. Tambien esta la opcion de copiar y pegar el primer nodo hijo (el primer nodo creado con el maximo ancho establecido) para crear un nodo hermano con el mismo formato de ancho maximo para conservar la estructura jerarquica y los niveles bien definidos

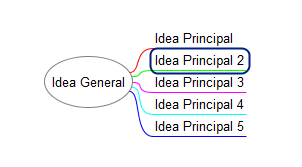

5. Repetir los pasos anteriores hasta tener todos los nodos de ideas pincipales que se requieren, como ejemplo podriamos tener algo parecido a la siguiente imagen

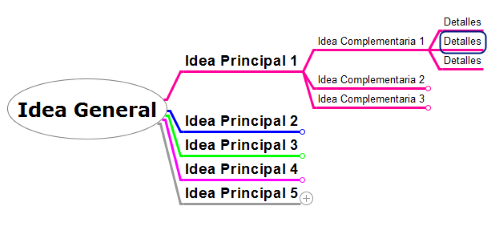

6. Repitiendo estos pasos para cada nuevo nivel del Cuadro Sinoptico, quedaria algo similar a esto

7. Una ventaja de crear Cuadros Sinopticos con FreePlane es que ademas de poder ver el cuadro completo y todas las jeraquias se pueden colapsar los nodos para enfocarse solo en areas del cuadro sinoptico especificas lo que facilita el estudio.

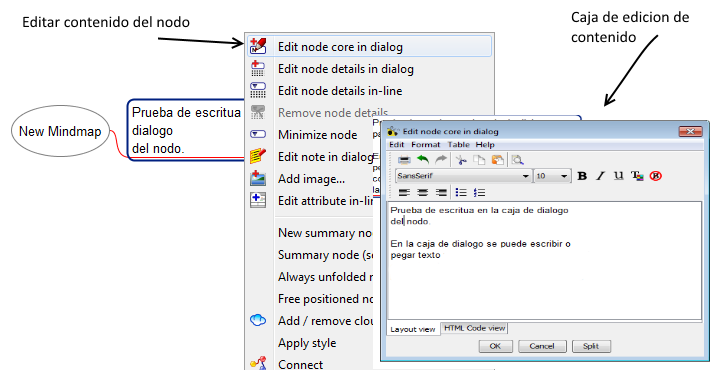

8.  Agregar el texto en cada nodo es facil simplemente dando click derecho en el nodo a editar aparecera un menu donde se debe elegir “Editar el nucleo de nodo en la caja de dialogo” o “Edit node core in dialogo”, en la caja de dialogo se puede escribir o pegar texto y el nodo mantendra el ancho previamente establecido
